零点定位系统

手动定位球锁系统QSP及附件

适用行业:

1、适用于金属或非金属切削领域

产品特点:

1、手动快速打开夹紧

2、重复定位精度<±0.013mm

3、与接受套及定位套配合使用,几秒内精准切换工件托盘

4、最大限度利用了分度台

附件:

手动定位球锁定位套特点:

1、重复定位精度<±0.013

2、将定位套置于夹具切换板中,与球锁及接受套配合使用

3、重复定位精度将决定是否需要一级、二级定位套各一个还是一级定位套两个,当使用两个一级定位套时,如果两孔中心距在±0.005公差内,那么重复定位精度可保持在±0.013内

手动定位球锁正装型接受套特点:

采用四氧化三铁淬火回火

手动定位球锁背装型接受套特点:

采用四氧化三铁淬火回火

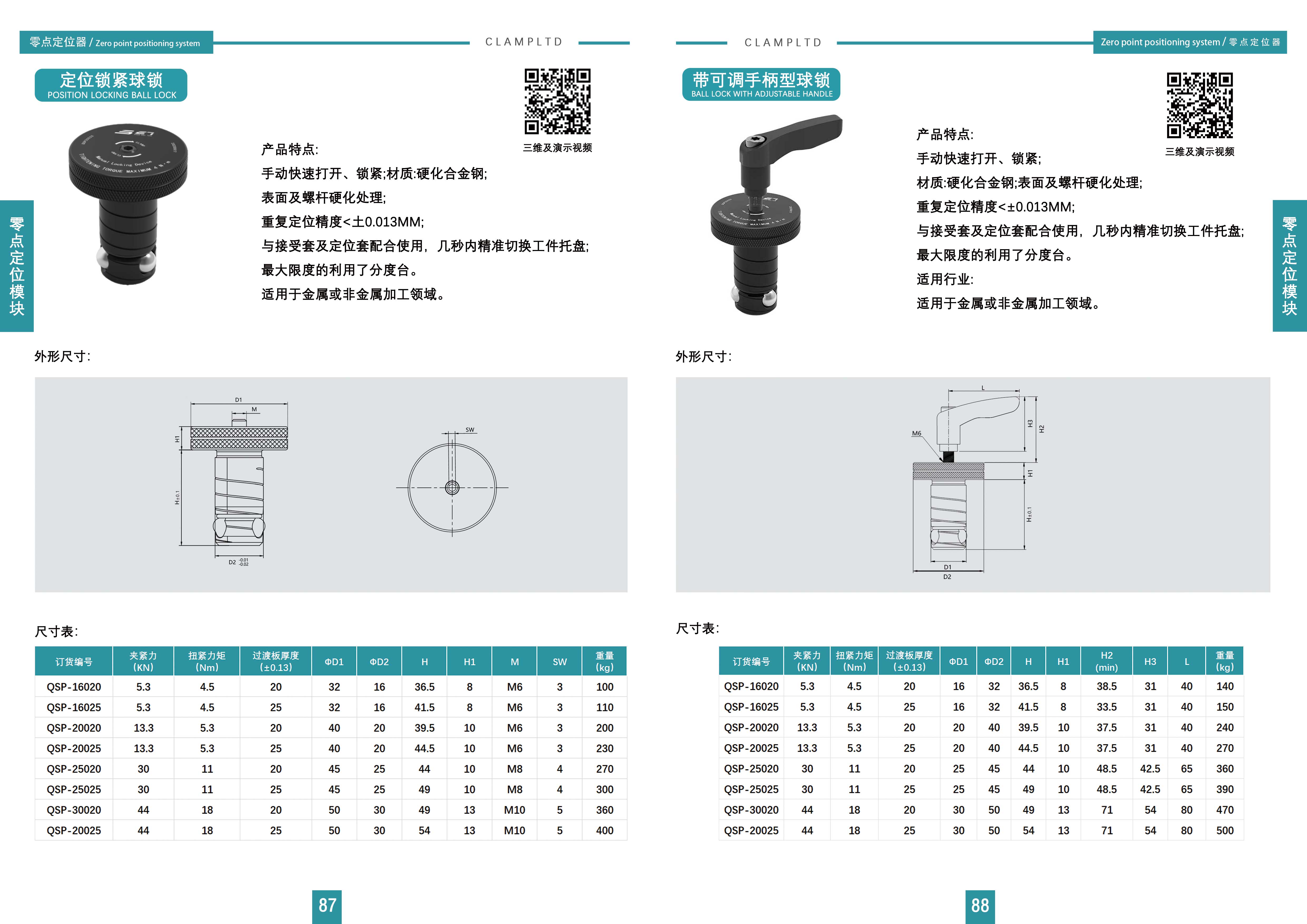

手动定位球锁系统QSP及附件 零点定位器 第1张

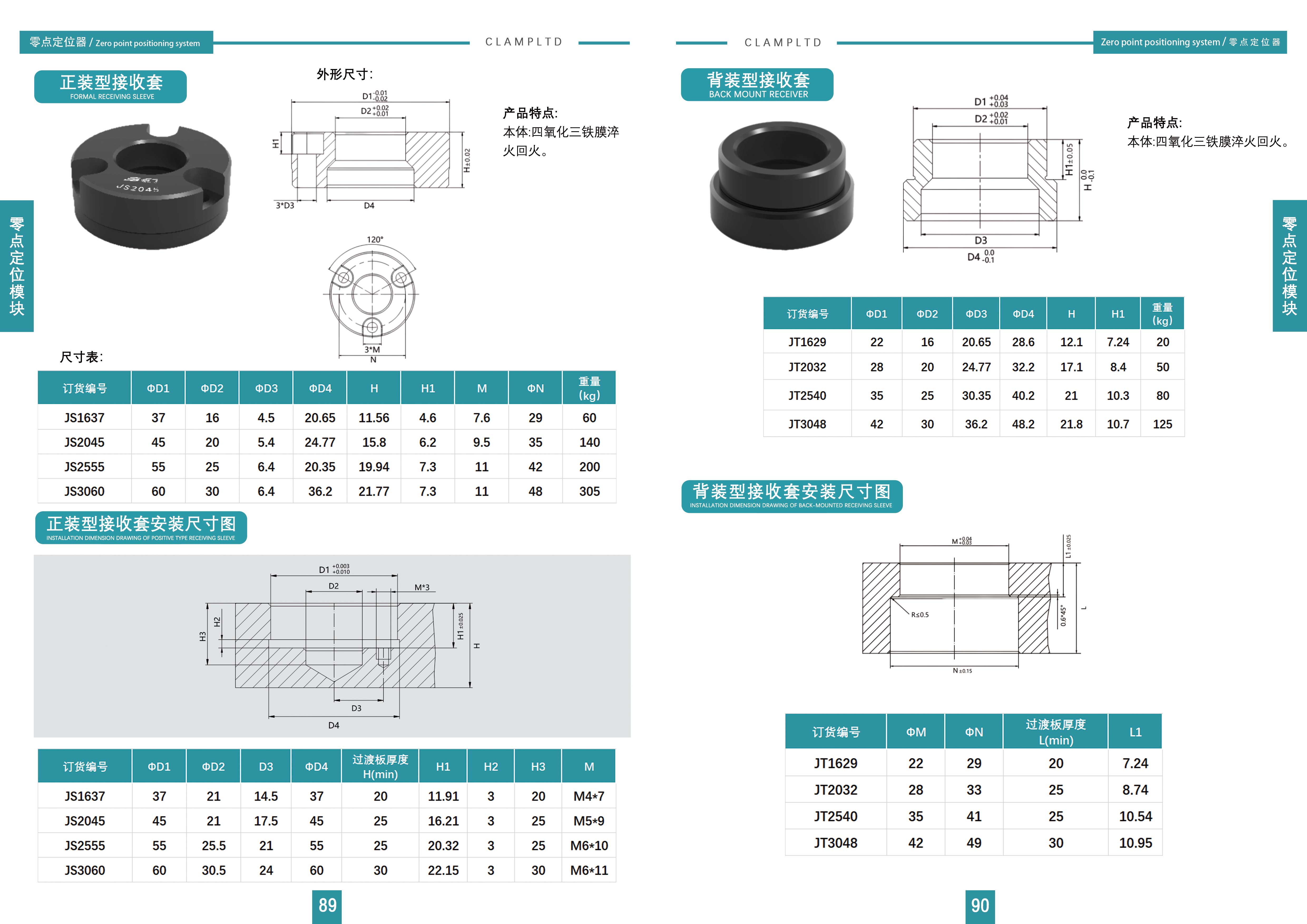

手动定位球锁系统QSP及附件 零点定位器 第2张

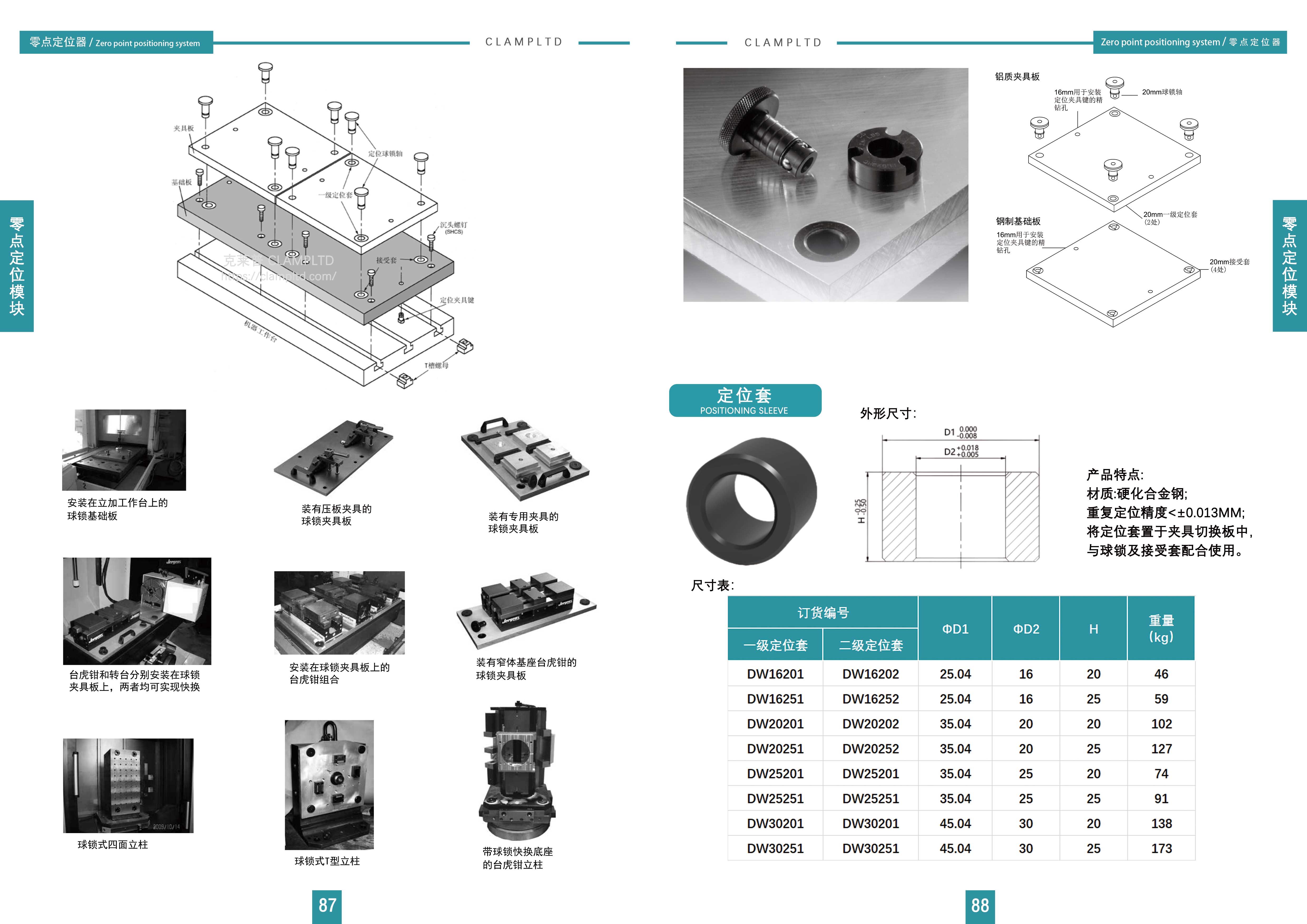

手动定位球锁系统QSP及附件 零点定位器 第3张

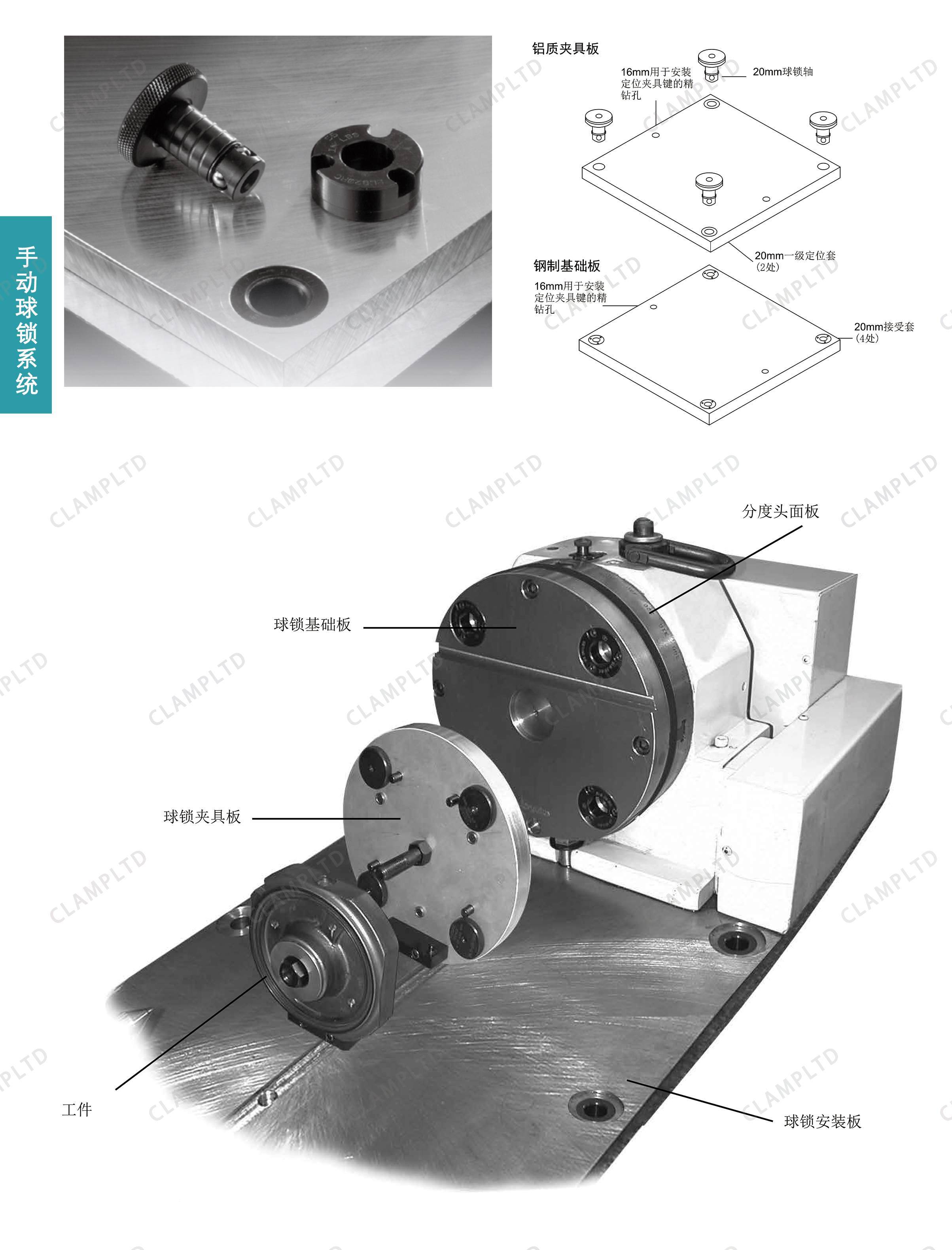

手动定位球锁系统QSP及附件 零点定位器 第4张

手动定位球锁系统QSP及附件 零点定位器 第5张

手动定位球锁系统QSP及附件 零点定位器 第6张




手动球锁定位系统来源:克莱普
