托举型系列定位销20s

clampltd 零点快换附件 2020-09-30 102

零点定位系统在线选型及资料下载,获取技术支持,请致电:153-303-92927

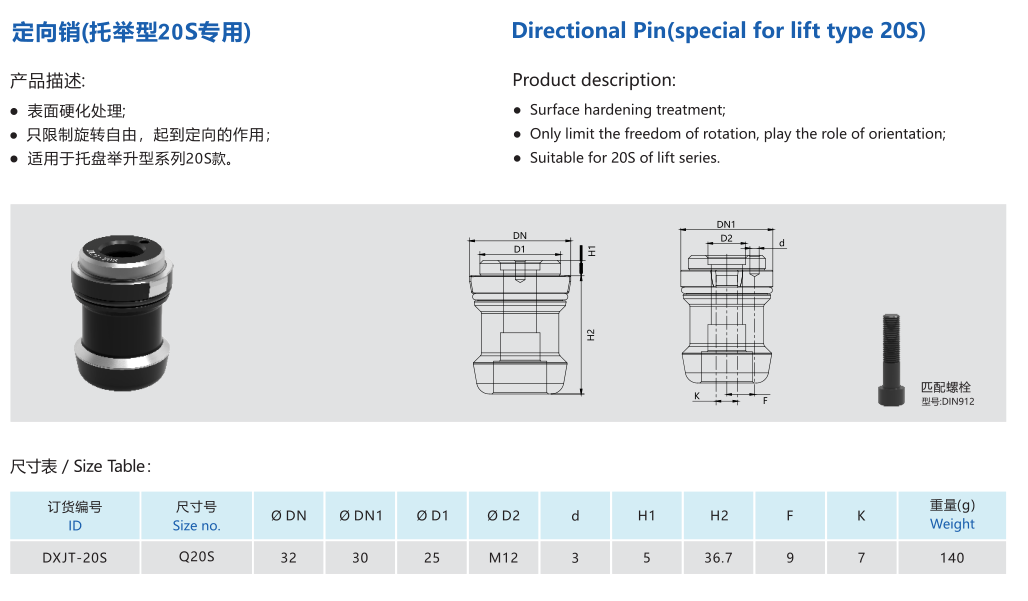

型号:托举型定位销-20S系列

● 硬化处理;

● 只限制旋转自由,起到定向的作用;

● 适用于托举型20S系列。

零点定位系统是利用零点定位销安装于切换板上,在切换板的另一面安装固定加工工件,将不同类型的产品坐标系转化为固定单一的坐标系,再通过机床上的标准化夹具接口进行定位和拉紧。它能够直接得到工件在不同机床间统一的位置关系,消除了多工序间的累积误差。重要的是,它统一了设计基准、工艺基准和检测基准,使整个加工过程可以做到有效、可控,这点在自动化生产线上尤其重要。拉丁的设计也是速易德的成功之处,他不要求工人或者机械吊臂将定位销放入定位单元是完全水平放置,切斜360°任意插入的设计使得加工效率有了更大的提高。

零点定位器定位销,零点定位器拉丁紧固螺栓。通过零点定位系统的革命性和超前性的一面,感受到他展现出的的技术特长。众多的优点本身就足以说明,零点定位系统引导了零点定位夹持技术市场的革新。速易德零点定位器定位销,如果自己安装零点定位器,定位销与定位销之间的间距误差应该保持在多少以内?按照要求,零点定位器和定位销之间的公差需要保持在+/-0.02mm以内。通过不同的定位销组合设计,可以抵消工件和零点定位器间因热变形而产生的误差。

托举型系列定位销20s 零点快换附件 第1张

托举型系列定位销20s 零点快换附件 第2张
