柔性夹具系统改善航空军工品加工流程

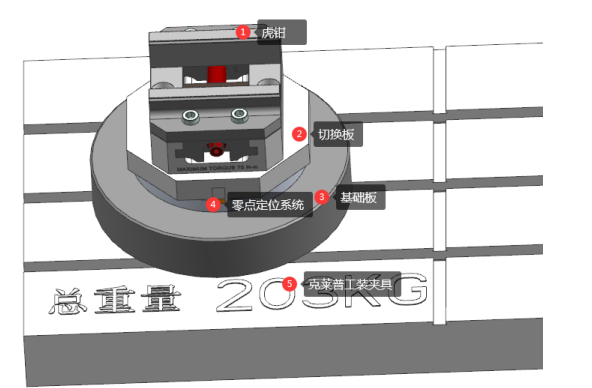

柔性夹具系统改善航空军工品加工流程 零点定位解决方案 第1张


 随着现代航空制造业的高速发展,数控加工技术已经成为飞机制造的关键技术之一。数控加工技术的进步使飞机设计理念发生了转变,零件设计向整体化、复杂化方向发展,同时,设计理念的转变也给数控加工技术提出了新的挑战,如何高质量、高效率、低成本地完成大型零件的数控加工成为了必须攻克的难题。

   国外发达国家航空制造史很长,特别是飞机大型复杂结构件的设计、制造技术都已非常成熟。随着近年来国内各类军民机的研制,国内主要航空企业在航空数控加工技术方面积累了大量的技术经验,解决了一系列关键技术难题,初步形成了以飞机大型复杂结构件制造为代表的关键技术优势。但是,随着我国大飞机项目的启动,航空零件数控加工技术将面临更大的挑战,因此,我们在数控加工技术领域还需要不断进行深层次的研究,以缩小和西方国家的差距。

国内航空零件数控加工技术现状:

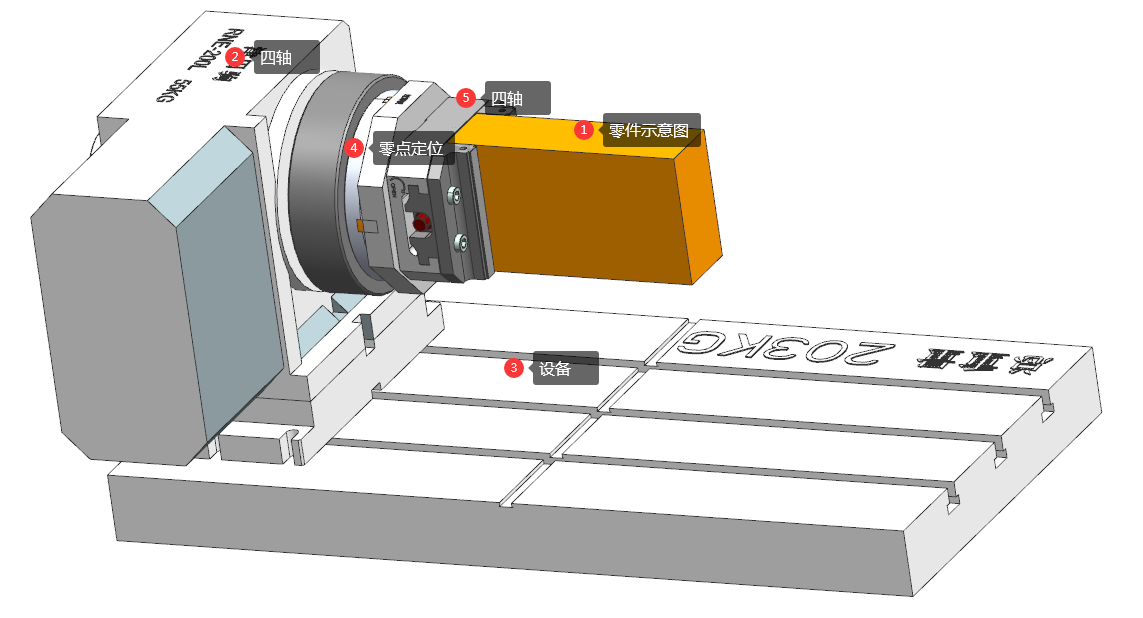

柔性夹具系统改善航空军工品加工流程 零点定位解决方案 第2张

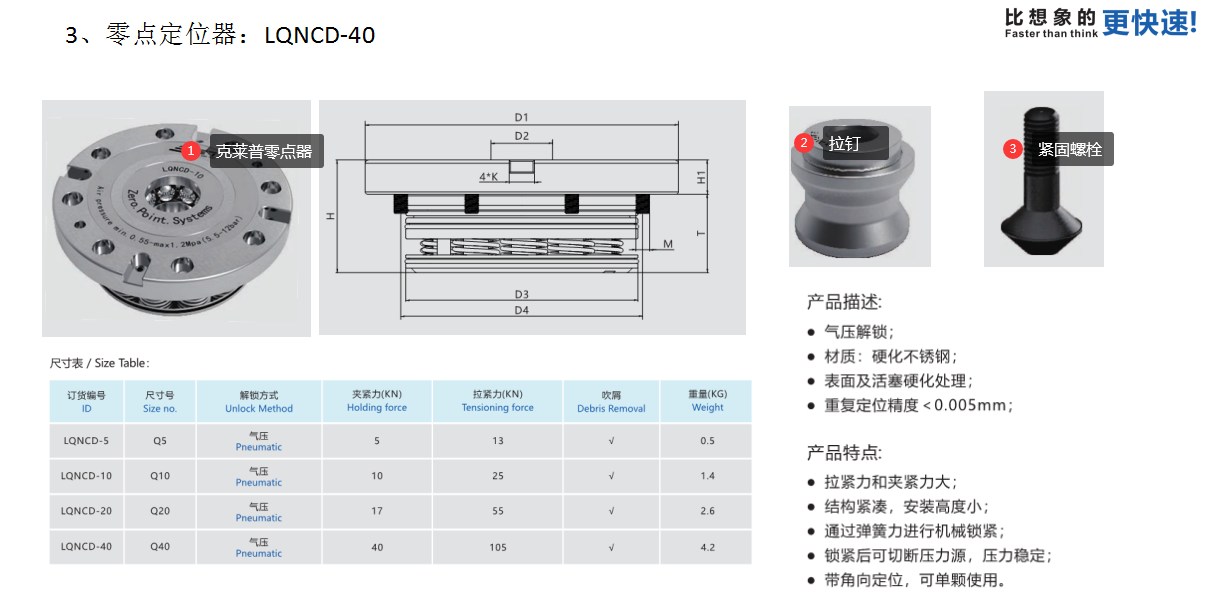

柔性夹具系统改善航空军工品加工流程 零点定位解决方案 第3张

与其他行业产品相比,航空类产品零件具有一些显著的特征,从而决定了航空零件数控加工技术的特点以及发展的方向。这些特征主要体现在以下方面:

1)产品类型复杂,具有小批量、多样化特点。由于现代飞机结构复杂,零件品种繁多,同时,飞机研制通常为小批量生产,因此无法采用大规模流水线生产方式来提高效率和降低成本,因此航空零件数控加工也必须适应这种特点。

2)结构趋于复杂化和整体化,工艺难度大,加工过程复杂。现代数控技术的进步促使航空零件的设计趋于复杂化和整体化,简化装配,提高结构性能,这也给数控加工技术提出了更高的要求。

3)薄壁化、大型化特点突出,变形控制极为关键。为了控制飞机重量,飞机零件的一个显著特点就是进行了薄壁化设计,另一方面,飞机的大型化也使得零件结构趋于大型化,出现了许多超大型零件,因此加工变形成为了突出的矛盾。如图1所示为典型飞机薄壁结构件—787短舱梁。

4)材料去除量大,切削加工效率问题突出。飞机零件材料去除量一般都在90%以上,切削效率对生产周期和成本影响较大。

5)质量控制要求高。航空零件由于具有极高的安全性要求,对产品质量控制十分严格。

6)产品材料多样。随着材料、冶金技术的发展,高强度钛合金、复合材料等的应用范围和用量正在逐步地得到扩展,对航空数控加工技术的适应性提出了广泛的要求。

7)大型结构件毛料价值高,质量风险大。

   经过多年的技术应用研究和探索,我国在航空零件数控加工技术研究与应用上取得了较大的进步,但是目前我国数控加工整体技术水平和国外先进水平差距仍较大,尤其在大型结构件研制方面,存在诸多下述亟待解决的问题:

1)混线生产,专业化、集成化程度低。在目前的生产资源配置中,普遍存在专业化程度低,布局不合理,各种类型产品交叉生产现象严重,极大地制约了产品效率的提高。

2)数控加工准备时间、辅助时间占用过多,装夹效率低下。在数控加工中程序调整、工装夹具准备、刀具准备及零件检测等占用的时间较多,加工效率偏低。据统计,机床有效切削时间比例仅为30%,极大地影响了产品加工效率的提高。 (3)切削加工效率低,高速切削应用比例较低。在数控加工仿真、程序优化、工艺参数库、制造资源管理等方面与高效加工需求存在一定的差距,切削参数不合理、机床利用率低等现

状极大地制约了高效数控加工技术的发展。特别是飞机大型零件,材料去除量大,加工周期长,加工效率低成为制约生产研制的突出矛盾。

4)信息化程度低,制约了生产研制的高效运作。数控机床是一个孤岛,各环节数据信息传递和交换存在瓶颈,总体上制约了企业的高效运作,影响生产效率。

5)大型结构件变形控制仍然是亟待突破的难题。不同类型的航空零件结构、尺寸、材料各不相同,难以掌握准确的变形规律,是数控加工中最大的变数之一。

6)研制成本高,研制风险大。大型航空结构件、新型材料构件等一般毛料价值较高,任何质量损失都会给企业带来巨大的财产损失。 国外航空零件数控加工技术

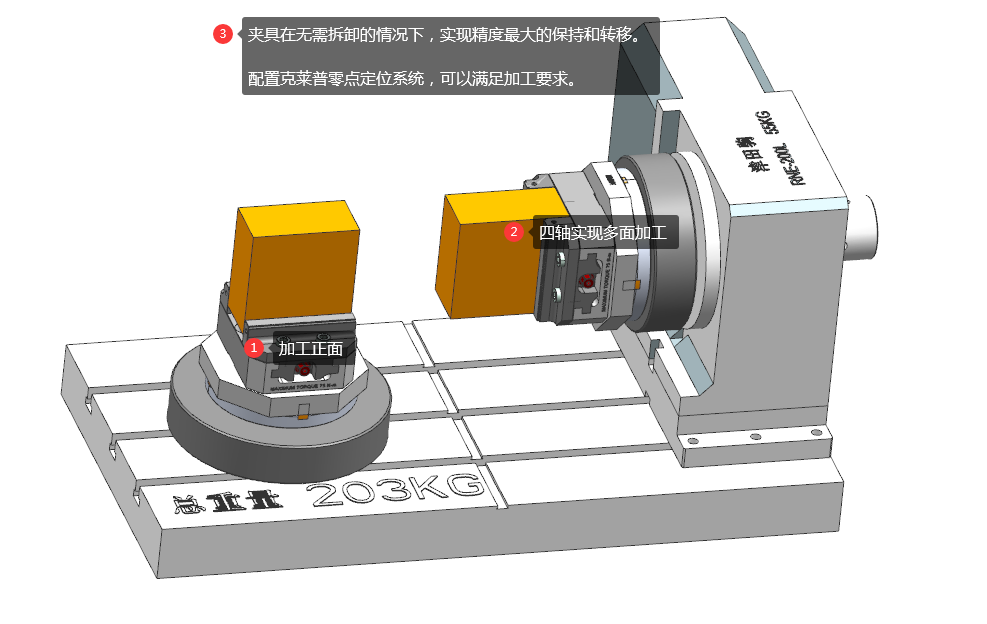

柔性夹具系统改善航空军工品加工流程 零点定位解决方案 第4张

机械产品加工制造都在寻求简单,经济,方便,灵活,稳定的加工方法.四轴加工当中的夹具是其关键部件,其精度和同轴度要求最高的零件,目前多轴联动数控加工是解决该类四轴类及夹具零件最有效的加工方法.多轴联动数控加工编程则是实现其高精度和高效率加工的最重要环节.而对于相对复杂的航空类军品类四轴产品,往往一次装夹需完成多个角度及位置的加工,为保证产品加工精度,需对工装夹具提出更高的要求.

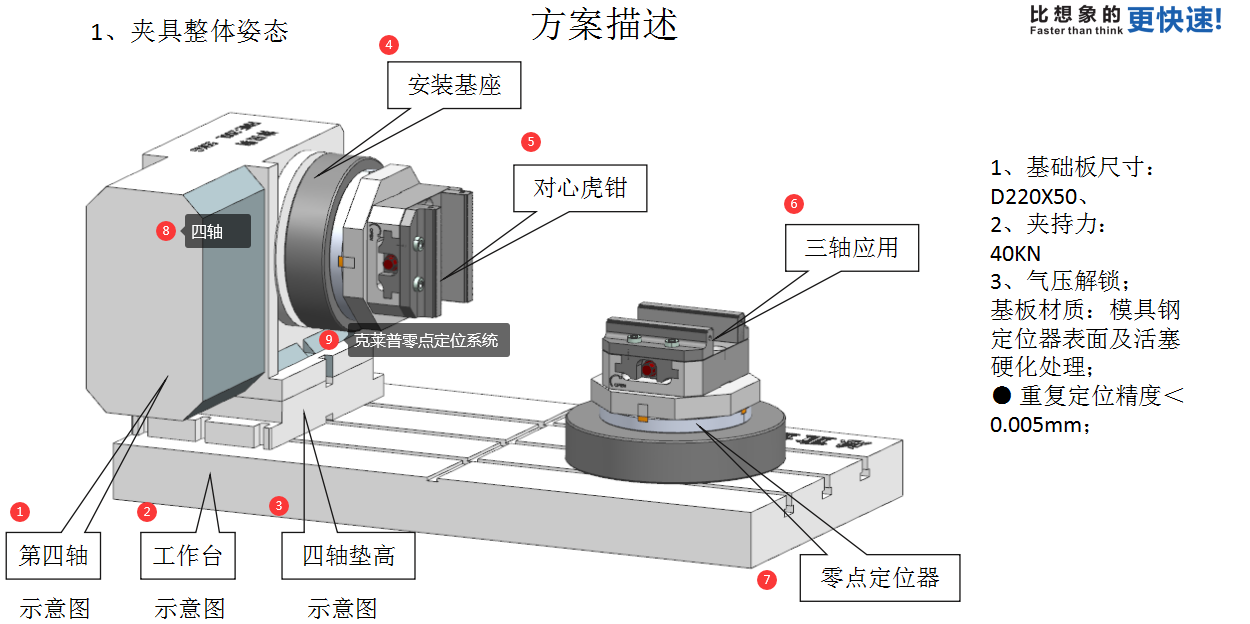

柔性夹具系统改善航空军工品加工流程 零点定位解决方案 第5张

在发达国家,航空零件的制造加工过程普遍实现了高度专业化、信息化和自动化,不需要人工干预,装夹定位过程简单快捷,加工效率高,这些特性主要体现在以下方面:高度专业化的生产资源配置和布局;普遍应用高速无人干预加工技术;普遍应用大功率高效切削,主轴功率使用率在70%以上;普遍实现快速装夹、托盘交换等不间断加工过程,减少空机时间;生产资源集成化信息管理程度高;配套设施完备:包括主轴测头、集中刀库、安全防护、铝屑处理系统等;采用自动测刀,芯片读写的方式进行刀具参数、刀具寿命管理。 航空零件数控加工技术发展探索

1以产品特征成组划分为基础,形成专业化的精益生产线

   目前,在航空零件的大规模研制中往往面临较大的被动局面,无法形成具有极大竞争力的核心技术优势,其根本原因就在于原有的相对落后的生产资源配置和布局已经无法满足当前研制需要,尤其是国家大飞机项目的启动在给我们带来极大机遇的同时也对现有的生产能力和制造技术水平敲响了警钟。

   首先,要确立零件族的概念,应用成组技术建立典型零件族。其次,在确立典型零件族的基础上,分类建立标准化的典型零件族工艺流程。

   最后,在标准化的典型零件族工艺流程的基础上形成专业化、集成化的生产资源配置和布局,并最终形成各类典型航空零件的精益生产线。特别是对于大型结构件,建立专业化的典型零件生产单元对于提高其加工技术水平、降低成本尤为重要。

2以装夹快捷化为目标,形成高效可靠的装夹技术

   对高速加工的数控设备来说,正确设计夹具、缩短夹具生产准备周期,实现零件在数控机床上的快速装夹定位非常重要,能大大提高有效切削时间比例,保证加工质量,从而达到提高数控加工效率的最终目的。在传统夹具体上,采用机械定位、人工夹紧和拆卸通常要花费大量的时间和人力,而高速加工大型工件时,采用半自动化或全自动化装夹技术是非常有经济价值的,液压定位和夹紧非常有

效。

柔性夹具系统改善航空军工品加工流程 零点定位解决方案 第6张
