干货丨你了解零点快换系统夹具吗?

clampltd 零点定位应用 2020-06-05 322

           今天,每一个用户都在追求越来越高的加工速度,尽管其很重要,但加工速度只是整个生产过程的一部分,提高生产率必须考虑生产过程中的每一个环节,而不仅仅是提高机器的转数或切削率。

评估一个生产过程必须从现有的生产方法开始,因为不了解旧有的方法,规划新的方法是很困难的。提高生产率是指工件更快地通过整个生产过程,而不单是加工速度的提高。因为机器不加工零件时是不产生经济效益的,所以应从机器空运转的环节开始分析。

           有二个方面需要考虑,即工件的装夹及夹具的安装方法。如果夹具更换时间过长,即使生产速度提高,也是得不偿失。目前在生产中,许多夹具每天需要更换几次,夹具的安装方式尤为重要。一种提高效率、节省时间的办法就是使用标准化的底板及先进的安装技术。现在的夹具设计一般是针对某一工件而进行的,对一组工件而言,就会相应有一系列的非标夹具。如果能使夹具底板的尺寸标准化,就能大大简化夹具的制造及安装。此办法不仅适用于新设计的夹具,也适用于正在使用中的夹具及其它工装设备。

           夹具底板的标准化也可以改善夹具的安装方法,大部分夹具采用螺栓、压板固定在机器的工作台上,这是最简单的方法,但定位要花费许多时间。一种改进的方法是采用带有销孔及螺纹孔的中间过渡板,过渡板固定在机床工作台上,作为机器一个半永久件,夹具由销孔定位并由螺栓固定。此方法简单定位问题减小了,但也还有问题,即由于事故或疏忽等原因,定位销经常损坏,而且螺纹孔还有积屑的问题。

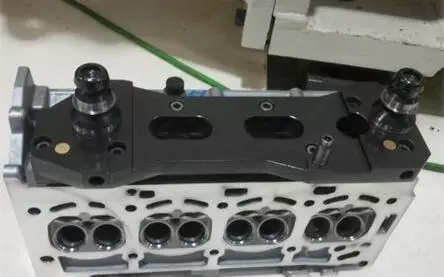

干货丨你了解零点快换系统夹具吗? 零点定位应用 第1张干货丨你了解零点快换系统夹具吗? 零点定位应用 第2张

(一)零点快换夹具原理:

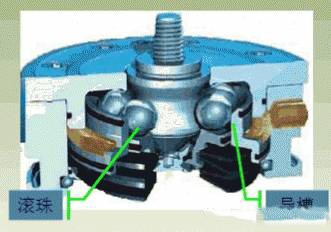

         零点快速定位基准夹具的作用就是帮助用户实现工装夹具与机床之间的快速定位和夹紧,减少机械加工中的辅助时间。它包括两部分:零点定位器(凹头)和定位接头(凸头),零点定位器通过大直径高刚度的滚珠夹紧定位接头,当给零点定位器通入60bar的液压或者6bar气压时,滚珠向两侧散开,定位接头可自由进出零点定位器;当切断压力时滚珠向中心聚拢并锁紧定位接头。这两部分之间的重复定位精度是0.002mm,同时提供5 kN至30kN的夹紧力。使用时将零点定位器(凹头)安装到机床工作台上,凹头在机床工作台上的位置标记为零点,根据实际加工需要可安装多个定位器凹头(至少2个);定位接头凸头与夹具、工装或者工件通过定位台阶和螺栓紧固到一起(每个夹具、工装或工件至少安装2个定位接头凸头)。

干货丨你了解零点快换系统夹具吗? 零点定位应用 第3张

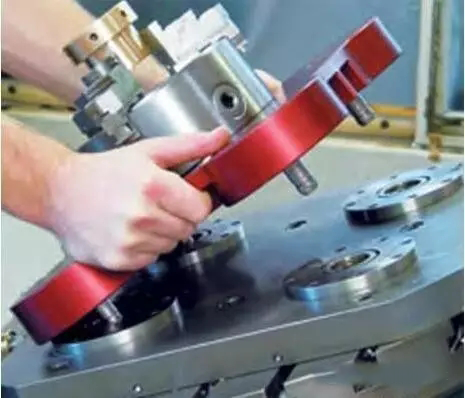

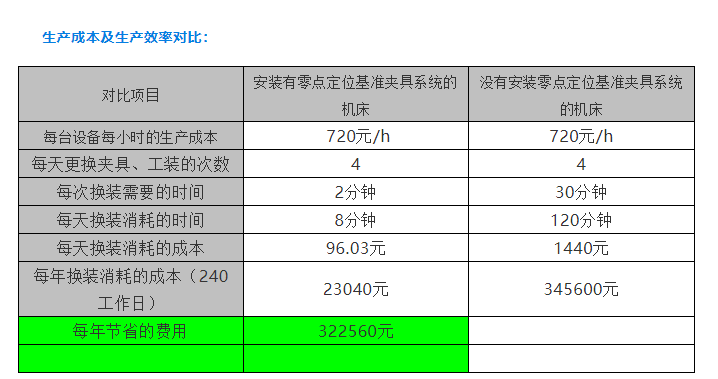

         当需要加工某个工件时可直接通过零点定位基准夹具系统安装到机床工作台上,无需调整位置和找正精度,整个过程可在1分钟内完成(以往更换夹具或工件用于找正位置精度和调整的时间往往超过1个小时或者更长时间),大幅度降低了机械加工的辅助时间,提高机床的实际生产效率。

干货丨你了解零点快换系统夹具吗? 零点定位应用 第4张干货丨你了解零点快换系统夹具吗? 零点定位应用 第5张

(二)零点快换夹具的安装:

          零点定位基准夹具完全采用了优化的曲线设计,定位接头可以任意角度插入定位器。这一设计完美的解决了在实际生产环境中人工搬运夹具或者机器起吊时的托盘倾斜,实现了更换托盘时的倾斜安装,另外该系统具有12mm的误差自动找正功能,减轻了工人为了将定位接头对准定位器的工作量。

零点定位基准夹具系统采用了不锈钢材料,抗腐蚀、易维护;其特有的滚珠夹持系统更有利于清除灰尘和切屑,只需要用气枪就可很快的除去进入定位器的灰尘和切屑,提高了夹具的稳定性、精度及使用寿命。

           随着人工成本的日渐攀升,企业都希望能降低对工人的依赖,愈来愈倾向于实现生产的自动化。在机械制造业的自动化进程中,夹具的标准化和自动化处于非常重要的位置。夹具的设计、制造、安装及更换占用了大量的人力资源及时间。零点快速定位基准夹具为夹具的标准化和自动化提供了精度高且操作简单的平台。当夹具和机床与零点定位基准夹具结合之后,企业就可以轻松地实现自身的生产自动化。
