零点定位系统是什么,工艺人员是要学习弄清楚

clampltd 零点定位应用 2020-05-28 268

  零点定位系统概念:

    在加工或测量时,首现必须确定工件的零点,然后再根据零点来进行加工或者测量。但是在加工时,零件往往不会一直保持不动的,需要从一个工序到另一个工序、从一台机床到另一台机床,或者不规则形状的零件不好确定零点,这就需要重新拖表找正零点,做很多的辅助工作,造成大量的停机时间,降低了工作效率。

零点定位系统,是一个独特的定位和锁紧装置,能保持工件从一个工位到另一个工位,一个工序到另一个工序,或一台机床到另一台机床,零点始终保持不变。这样可以节省重新找正零点的辅助时间,保证工作的连续性,提高工作效率。

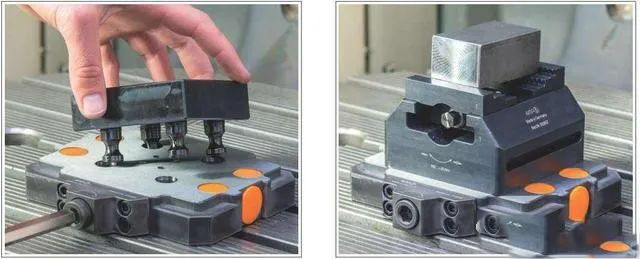

零点定位系统是什么,工艺人员是要学习弄清楚 零点定位应用 第1张



      在机械制造、测量、机床、机器人自动生产线领域中,基准是应用十分广泛的一个概念。机械产品从设计时零件尺寸的标注,制造时工件的定位,校验时尺寸的测量,装配时零部件的装配位置确定,以及机器工作时零件位置的确定,都要用到基准的概念。

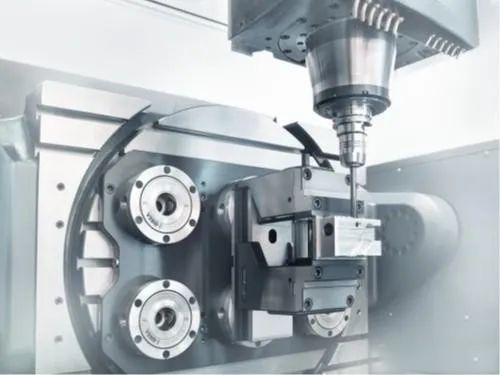

零点定位系统是什么,工艺人员是要学习弄清楚 零点定位应用 第2张

 基准:就是用来确定对象上几何关系所依据的点、线或面。

零点:在机械工业领域,我们把作为参照的基准统称为零点或零位。

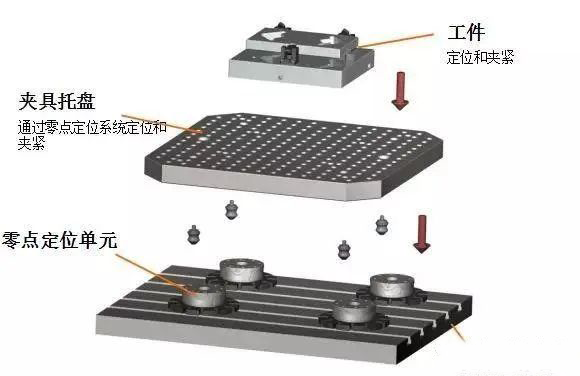

零点定位系统是什么,工艺人员是要学习弄清楚 零点定位应用 第3张

      零点定位系统安装在机床的工作台,零点定位销安装在夹具底面,或者夹具托盘底面,重复定位精度主要通过定位孔保证在0.005mm


零点定位系统是什么,工艺人员是要学习弄清楚 零点定位应用 第4张


零点定位系统原理:

零点定位系统属于常锁机构,通气打开,断气锁死。当给零点定位系统通液压或者气压时,压力会通过活塞压缩下面的弹簧,钢珠会往两侧散开,这时公接头就可取出。当把动力源切断时,弹簧会往上顶活塞,活塞把钢珠向中间收,从而夹紧钢珠。

零点定位系统应用:

汽车:发动机、 汽车模具、齿轮箱、轮毂机床:金属切削加工、设备配套、设备生产

航空:飞机发动机、飞机零部件

工程机械:挖掘机、推土机、压路机、起重机、凿岩机等

交通运输:高速列车

风电行业:风力发电

泵、阀:泵、阀制造

电机:电机生产

船舶:船舶制造

摩托车:摩托车生产

军工:军工生产、装备制造

自动化生产线:车身焊装线
